CC-型測功機是用于測試動力機械、傳動機械輸入、輸出的轉矩、轉速、功率的高精度測試設備。其輸出轉矩與激磁電流呈良好的線性關系。并具有有效量程覆蓋面廣、響應速度快、結構簡單等優點。

CC-型測功機廣泛應用于旋轉運動機械的輸入轉矩轉速功率，輸出轉矩轉速功率、效率的動態和靜態的測量。

CC-型測功機廣泛應用于動力機械控制系統在負載狀態下技術參數的測量。

CC-型測功機廣泛應用于直線運動機械的推拉力的動態和靜態的測量。

一、規格型號 CC-△△△△○□

例1：CC-1000ZF

例2：CC-50LW

二、設備功能

（A） 主要功能：

1、可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。

2、可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。

3、可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。

4、可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。

5、可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等。

6、可檢測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。

7、可檢測動力控制系統在負載狀態下的技術參數。如變頻器、直流電機控制器、油泵油嘴、液壓閥等。

8、可檢測直線推拉力。如吊車、電動推桿、起落架、油缸、汽缸等。

（B） 選配功能：

1、電機電流、電壓；液（氣）壓馬達油壓、流量；內燃機油耗、煙度、溫度、振動、躁音；旋轉角度等參數的檢測。

2、定做發電機加載測功機，發電返回原動機，節能效果明顯。適合大功率、高轉速、長時間的測試工況。

3、定做各種非標的旋轉、直線運動的測試設備。

4、測功機用標定杠桿、砝碼、弱電儀表控制柜。

三、 主要技術參數

1、測量精度：±0.5%

2、響應速度：0.4″

3、主要性能：見 表（A）； 表（B；） 表（C）

(A)  表1、 CC-       ZF、 CC-      LF 測功機選型技術參數 (磁粉加載)

實用案例

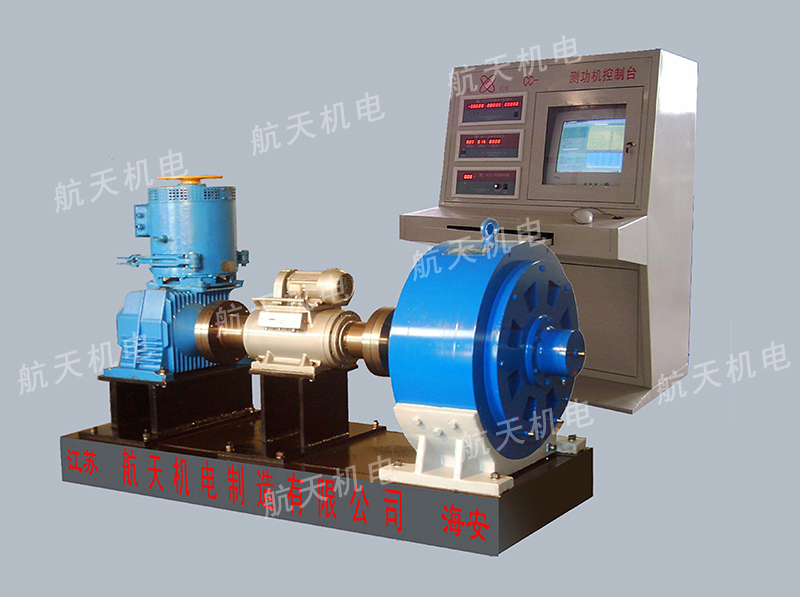

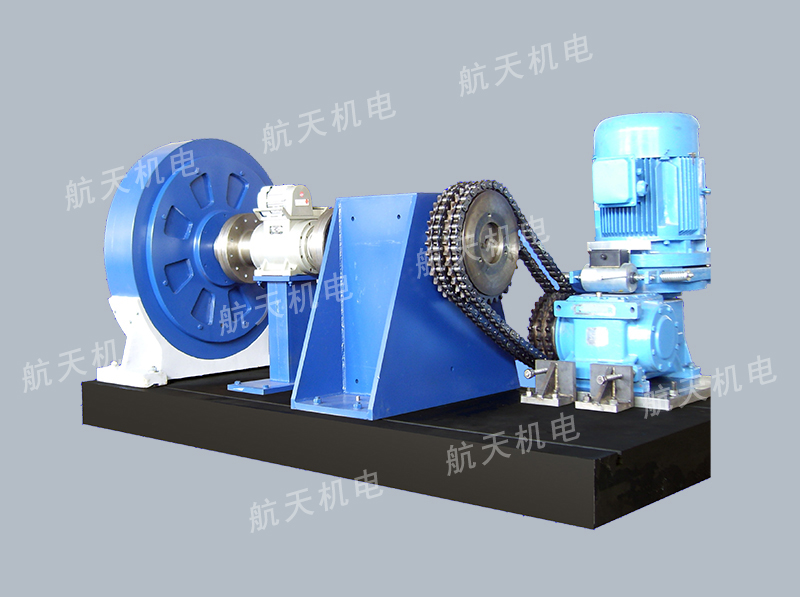

                    CC-20000ZF磁粉測功機                                         CC-5000ZF磁粉測功機

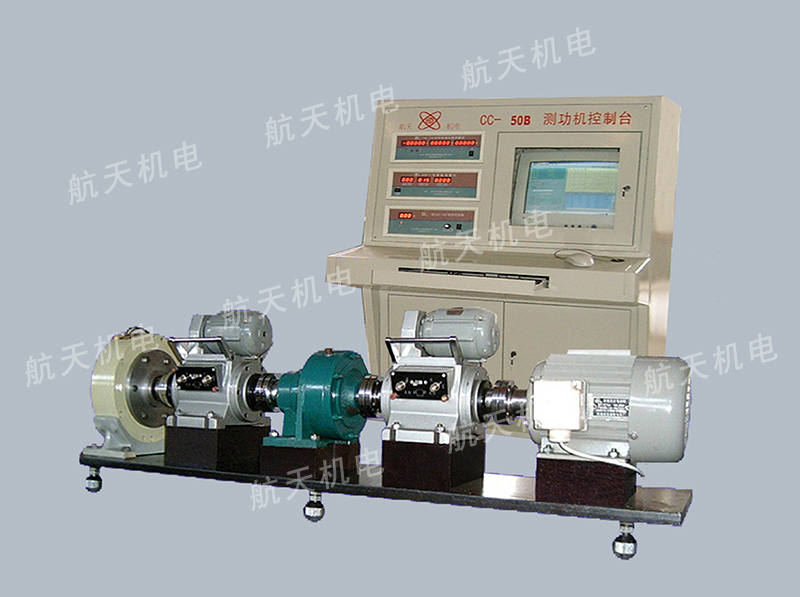

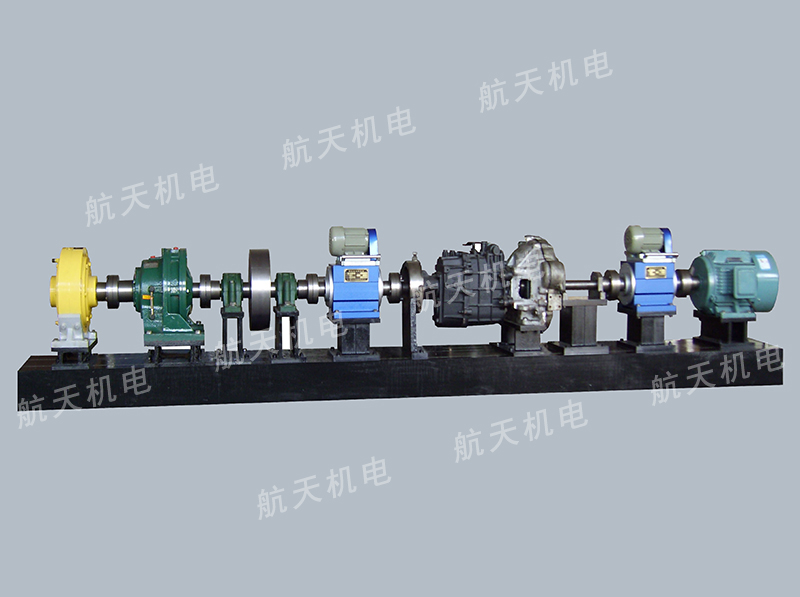

CC-200ZF離合器-變速箱-模擬慣量-模擬制動測功機                   CC-50ZF減速機測功機

(B)  表2     CC-      ZW、 CC-       LW 測功機選型技術參數 （渦流加載）

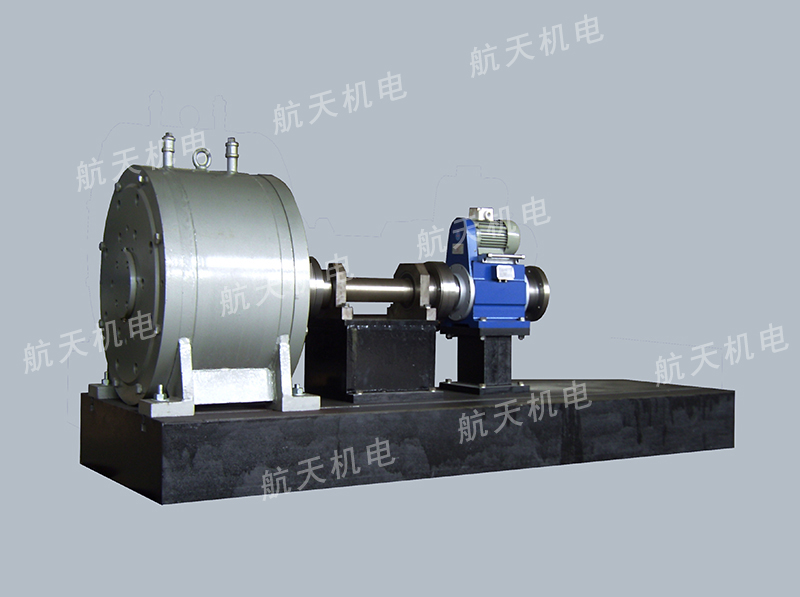

CC-6500ZW  渦流測功機                                  CC-650ZW 渦流測功機

四、主要特點

1、測功機輸出轉矩與加載激磁電流呈良好的線性關系。

2、響應速度快。

3、有效量程覆蓋面廣。

4、與測控系統配套，可實現自動化操作。

5、結構簡單，操作維護方便。

五、使用環境

1、最高環境溫度不超過40℃。

2、海拔高度不超過2500m。

3、當環境溫度為20℃時，相對濕度不大于85%。

六、冷卻水

1、水質

冷卻水為自來水、一般工業用水、地下水或經初步過濾的河水。水中不含有直徑1mm以上的固體顆粒或其它雜物，其ph值為6-8，硬度為200ppm以下為宜，最大值為300ppm。

2、水壓水量

見參數表

3、水溫

進水溫度最高不超過30℃，出水溫度約為50℃-60℃為宜，使用時可根據出水溫度的高低調節冷卻水量。

七、運輸、安裝、使用與操作

1、設備在運輸過程中嚴禁淋雨、倒置和沖擊。

2、設備運輸安裝使用過程中嚴禁吊、拉、壓、撬、撞擊傳感器。

3、設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。

4、設備安裝牢固，要有可靠接地。

5、設備主軸不能承受徑向力。被測件與設備主軸同軸度誤差不超過0.05mm，使用有補償間隙的柔性聯軸節。

6、設備專線供電，以防干擾。設備周圍不得有強磁場干擾源。

7、設備由專業操作人員按照分類說明書設定儀表參數并操作，非專業人員不得操作。

8、設備出廠精度已經標定，非專業人員不得調整標定精度的按鍵和旋鈕，否則會造成精度偏差，需返回重新標定。

八、用戶服務

1、本公司產品從發貨之日起12個月內，在用戶按照使用說明書要求，正確使用的情況下，若發現有不符合產品質量要求，本公司給予免費修理，如屬無法修理者，本公司給予調換。

2、超過保修期，酌情收取修理費，如需上門服務酌情收取上門服務費。

3、本公司免費為用戶培訓操作、維修人員，并征求用戶寶貴意見。
