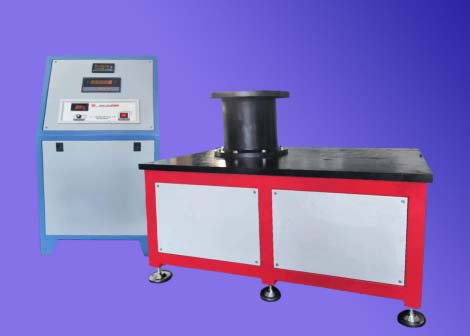

閥門執行器專用加載試驗臺

閥門執行器專用加載測試臺是我公司專門為執行器生產廠家量身定制的一款專用型的加載試驗臺。它具有尺寸緊湊，操作簡單，維護方便，成本不高等優點。并可隨時根據用戶產品的外形特點和參數要求作相應的調整改變。深受廣大用戶的好評。

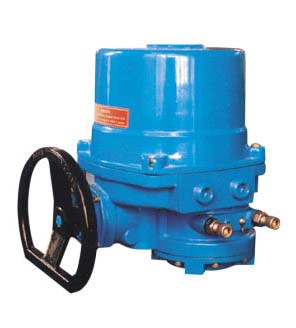

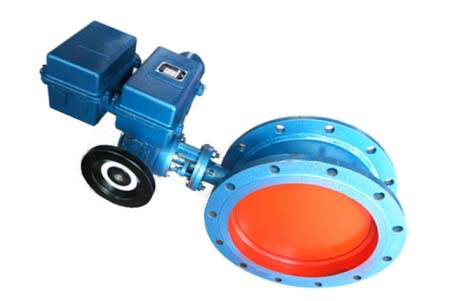

首先，什么是閥門執行器呢？閥門執行器是用來控制閥門開啟、關閉的一種裝置。它包括一個活塞和一個帶齒的傳動機構，活塞上有兩個圓盤作為差動輪，當氣缸驅動活塞向前運動時，凸輪將帶動齒輪轉動，齒輪又把重物向上推進，使其通過該閥口，從而實現對閥門的開啟或關閉。

閥門執行器加載測試臺是專門用于檢測閥門執行器性能的設備。以下是關于它的詳細介紹：

一、 設備功能：

• 模擬加載，加載轉矩連續可調
• 實時檢測加載的轉矩
• 可對執行器做壽命試驗，并實時記錄旋轉的圈數（或正反轉次數）

二、設備參數：

• 工作電壓：AC220V
• 冷卻方式：水冷
• 轉矩規格：100、200、400、1000、5000、10000、20000……Nm

三、測試方法：

• 將儀表控制臺上的專用信號線分別連接到加載試驗臺上相應的航空插座。信號線均采用不同的航空插頭，可確保不會插錯，安裝簡單方便。
• 給儀表控制臺上電，儀表預熱十分鐘。
• 對于大功率的執行器，檢測前先給加載試驗臺接通冷卻水，以幫助測試臺降溫。檢測完畢應立即關閉冷卻水。
• 將儀表控制臺上的轉矩測量儀檢測參數置零。
• 根據被測執行器配好連接法蘭和傳動軸連接件，將被測執行器從上向下連接到加載試驗臺，并緊固連接螺栓。
• 啟動執行器，逐步調節儀表控制臺上的加載控制旋鈕。調節越大，加載阻尼越大。加載轉矩可通過轉矩測量儀讀取。調定轉矩后可進行長時間壽命運行。也可檢測出執行器的最大輸出轉矩。
• 檢測完畢應逐步關閉加載控制器的旋鈕，然后再依次取下被測執行器、關閉冷卻水、關閉控制臺電源。

四、擴展功能：

上述功能是加載試驗臺的基礎功能，可根據用戶要求，增加執行器的電流、電壓、壓力、角度檢測。可加配工控機，由工控機自動控制測試、記錄、繪制曲線、生成報表。

以上是我公司閥門執行器專用加載試驗臺的相關介紹。歡迎用戶咨詢了解。我公司24小時技術支持熱線13615227229
