淺談測功機的選型

測功機通常是指同時具有模擬加載和轉矩測量功能的檢測設備。我公司專業生產各類模擬負載、轉矩傳感器及測功機五十多年，服務航天軍工、科研院所及眾多知名企業合計二千多家，深受好評。我公司在測功機的設計、制造、調試積累了一定的心得體會，今天拋磚引玉，與大家共同探討一下關于測功抽的選型。

前面，我公司推出了一版《測功機選型指南》，為專業用戶解答了選型的方向，曾受到廣大客戶的好評�！吨改稀分袑�具體參數及區別作出了詳細的解答，對于閱讀者有一定的專業技術要求。今天我們從廣義層面再與大家一同分享下測功機的選型。

一、測功機的構成。

要選型，必須了解測功機的構成。測功機的最基礎部分分為模擬加載部分和轉矩測量部分，我們常說的四大件：模擬負載、加載控制器（此二為加載部分）、轉矩轉速傳感器、轉矩轉速測量儀（此二為轉矩測量部分）。將這兩部分（四大件）按序組合就是測功機，如果再加配電參數測量儀（測電機）、加配壓力計流量計（測流體馬達、泵）、聲級計、加速度傳感器可檢測被測件加載后的其他指標。

這四大件好比咱們配電腦中的CPU、顯卡、硬盤、內存。選好了這四大件，測功機也就出來了。如何選用這四大件呢，且看下一節《四大件的選型》。

二、四大件的選型

四大件的選用順序，先選負載，根據負載確定加載控制器，根據負載的特性及檢測參數確認傳感器量程，最后根據傳感器選用測量儀型號。

如何選用負載呢。我們先要看看負載有哪幾類，然后結構參數再確認負載的量程。

1、模擬負載

1.1、模擬負載的分類：

常用的負載有以下幾類：磁粉制動器、電渦流制動器、磁滯制動器、水渦流負載、電機負載。以上幾類占測功機的95%以上。

1.2、各負載的工作特點：

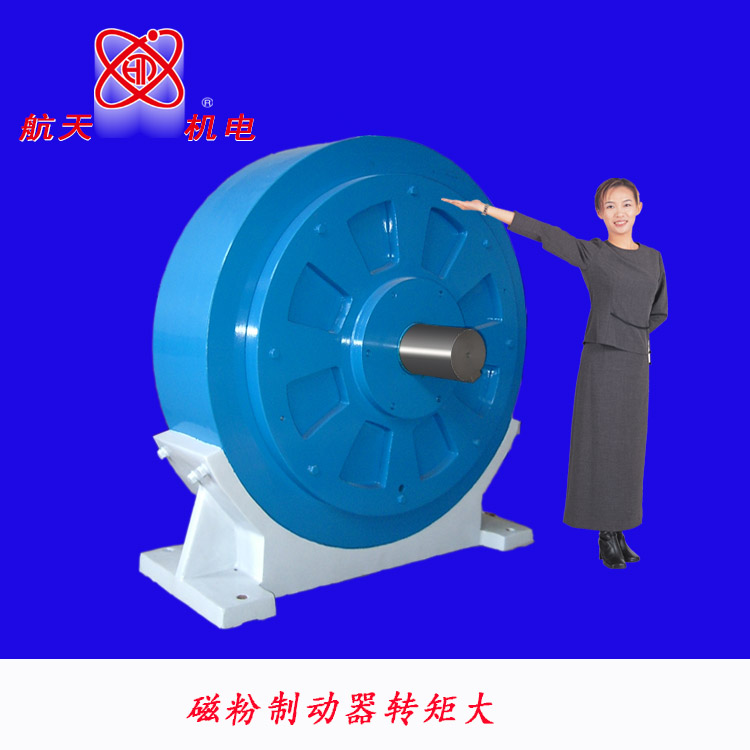

磁粉制動器：低速大扭矩，可做堵轉，連續長期壽命加載時宜降低功率運行，轉動慣量小，可正反加載，負載與激磁電流呈正比，控制方式簡單方便準確。

電渦流制動器：高速大功率，不能堵轉，允許長期連續加載，轉動慣量大，可正反加載，負載與激磁電流和轉速呈正比，控制方式簡單方便準確。

磁滯制動器：0-20000rpm，可堵轉可高速，可做非常小的額定轉矩（0.002Nm），但是限于材料和加工工藝，目前僅做小扭矩，大扭矩采用多成小扭矩，并且限于轉速和結構，無法水冷，采用壓縮空氣輔助冷卻。負載與激磁電流和轉速呈正比，控制方式簡單方便準確。

水渦流負載：采用轉子攪動水流在定子葉輪中旋轉時，轉子產生渦流消耗動能。控制精度低，單向加載工作，可做非常大的加載功率（1000-3000KW）。

電機負載：電機將動能轉換成電能并消耗或返網或返給被測電機。工作特點：節能，控制精度高，控制成本高，產品技術要求高，生產成本高。

1.3、選型原則：

本著多、快、好、省 的考慮。我公司一般選擇模擬負載先看轉矩，1Nm以下用磁滯，低速就用磁粉，功率超過50KW盡量選用電渦流，功率大于1000KW考慮水渦流，長期連續運行，則用電機負載（可省電）。定下產品類型后，再根據檢測參數，選擇相應規格型號。

2、加載控制器

加載控制器與模擬負載是對應的，選用了模擬負載就已定了加載控制器。比如磁粉制動器、電渦流制動器、磁滯制動器的控制器就是向它們發送激磁電流的控制儀表。水渦流負載的控制器就是水閥(調節工作水流的總量)。電機負載的控制器就是整流調節電路（發電返網或發電返被測電機）。

3、轉矩轉速傳感器

根據負載特性及加載特性，合理選用傳感器量程。如果采用大慣量負載，或者硬啟動宜將被測轉矩放大一到兩個規格選用傳感器，如正反交替加載檢測宜4倍以下選用量程（防止傳感器軸疲勞或蠕變）

4、轉矩轉速測量儀

一般來說，測量儀不需要選型，只是要根據傳感器量程在測量儀中設置參數。

以上是我們南通市航天機電自動控制有限公司對測功機選型的初步的介紹，希望能給您予幫助。如有疑惑，歡迎來電垂詢，技術熱線0513-88915838
