自動張力控制儀

使用說明書

ZK-2型自動張力控制儀是以霍爾傳感器為檢測元件，磁粉制動器或磁粉離合器為控制執行元件，對物料卷繞時的收卷或者放卷張力，進行自動恒張力控制的自動控制儀表。

ZK-2型自動張力控制儀在所有物料卷繞過程中，既可達到自動恒張力控制要求，也可達到先緊后松或者先松后緊的張力要求。

一、自動張力控制系統的組成

自動張力控制系統由霍爾傳感器、ZK-2自動張力控制儀、磁粉制動器或磁粉離合器組成。

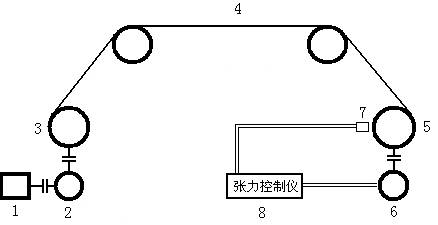

1、放卷自動張力控制系統圖：

2、收卷自動張力控制系統圖：

1——電機 5——放卷輥

2——磁粉離合器 6——磁粉制動器

3——收卷輥 7——霍爾傳感器

4——物料 8——ZK-2型自動張力控制儀

二、工作原理

  在物料卷繞過程中，收卷輥和放卷輥的直徑的會逐步變大或者變小，張力會隨之改變，難以保證恒張力要求，影響物料卷繞質量。特別是需要先緊后松或者先松后緊的張力要求，更是無法滿足。

ZK-2型自動張力控制系統，可根據收卷輥和放卷輥直徑的變化，自動控制磁粉制動器或磁粉離合器的激磁電流，隨之遞增或者遞減，既可達到恒張力要求，也可達到先緊后松或者先松后緊的張力要求。

三、技術參數

1、輸 入 電 壓： 220  V

2、輸 出 電 流 量 程： 0-3  A

3、輸 出 電流每次自動改變值： 0.02  A

4、輸出電流最大自動改變次數： 150 次

5、輸出電流每次改變需脈沖數： 1-9999 次

6、脈 沖 發 生 次 數： 1 次 / 轉（霍爾傳感器發出脈沖信號）

1 次 / 秒（脈沖發生器發出脈沖信號）

7、儀 表 安 裝 孔 尺 寸： 299*110  mm

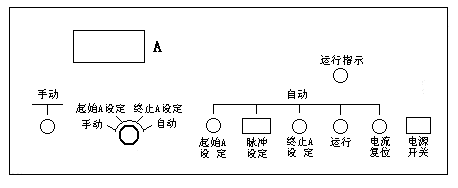

四、面板

五、操作

1、手動控制

模式開關置手動檔，調整手動旋鈕，即可手動控制張力大小。

確定并且記錄物料卷繞開始時的理想起始電流和物料卷繞結束時的理想終止電流，以備自動控制設定起始、終止電流使用。

2、自動控制

a、設定起始、終止電流

設定起始電流

模式開關置“起始A設定”檔，調整“起始A設定”旋鈕，參照手動控制時確定并且記錄的理想起始電流，設定起始電流。

設定終止電流

模式開關置“終止A設定”檔，調整“終止A設定”旋鈕，參照手動控制時確定并且記錄的理想終止電流，設定終止電流。

當起始電流小于終止電流時，電流自動遞增。

當起始電流小于終止電流時，電流自動遞減。

b、設定脈沖數

脈沖數是自動控制儀自動變化一次輸出電流所需要的脈沖次數。

脈沖由脈沖傳感器發出，收卷輥或者放卷輥每轉動一圈發送一次脈沖信號。

脈沖也可由我公司生產的MC脈沖發生器發出，約每秒鐘發送一次脈沖信號。

例如：

使用ZK-2自動張力控制儀控制放卷磁粉制動器，霍爾傳感器發出脈沖信號。

已知完成一次卷繞，放卷輥需旋轉500轉，電流需從2A遞減到1A。

則 電流改變次數為：

電流需要改變量 / 電流每次自動改變值

1A /  0.02A = 50次

脈沖設定數為：

放卷輥需旋轉次數 / 電流改變次數

500轉 /  50次 = 10轉

即 放卷輥每旋轉10轉，自動張力控制儀改變一次電流，改變量0.02A。

再如：

使用ZK-2自動張力控制儀控制放卷磁粉制動器，脈沖發生器發出脈沖信號。

已知完成一次卷繞，需時間600秒鐘，電流需從2A遞減到1A。

則 電流改變次數為：

電流需要改變量 / 電流每次自動改變值

1A /  0.02A = 50次

脈沖設定數為：

卷繞時間 / 電流改變次數

600秒 / 50次 = 12秒

即 每12秒鐘，自動張力控制儀改變一次電流，改變量0.02A。

c、運行操作

模式開關置自動檔，按運行按鈕，運行指示燈亮，即進入自動控制狀態。

d、循環操作

當換卷開始第二次循環時，只需按電流復位按鈕，使電流回到起始電流，再按運行按鈕，即進入第二次循環自動控制狀態。

e、斷電操作

儀表具有設定參數自動存儲功能，斷電復電后，只需按運行按鈕既可繼續工作。

3、結束操作

工作結束或者停機10分鐘，應關閉儀表電源開關，提高儀表使用壽命。

六、安裝連接

1、制動器或離合器與控制儀的連接

磁粉制動器或者磁粉離合器電線分別連接控制儀背板紅、黑接線柱，無極性。

2、脈沖傳感器與儀表的連接

脈沖傳感器信號線的航空插頭插進ZK-2自動張力控制器背板航空插座。

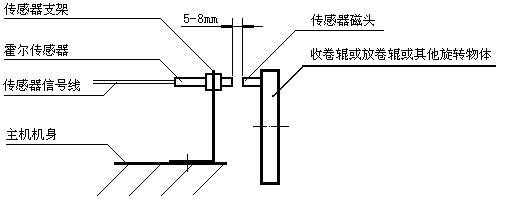

3、脈沖傳感器在主機上的安裝（選用脈沖傳感器）

將脈沖傳感器安裝在放卷輥或者收卷輥或者其他旋轉物體上。如圖

脈沖發生器與儀表的連接（選用MC脈沖發生器）

將脈沖信號線兩端的航空插頭，分別插進脈沖發生器上的航空插座，和ZK-2自動

張力控制器背板上的航空插座。
